激光在超硬材料領域的應用

? ? 河南金剛石、超硬材料、人工鉆石等相關行業的了解一下
? ? 世界超硬材料看中國，中國超硬材料看河南，以金剛石為代表的超硬材料行業已成為河南的名片，超硬材料也是“材料之王”和“終極半導體”，“最硬最鋒利的工業牙齒”。
河南超硬材料行業的主要上市公司如下：
國機精工（三磨所）—002046
黃河旋風—600172
四方達—300179
中兵紅箭（中南鉆石）—000519
力量鉆石—301071
惠豐鉆石—839725
富耐克—831378
豫金剛石（鄭州華晶）—300064
鄭鉆—未上市，但在發動機超精密鉆頭領域占據80%以上市場份額，實力不可小覷，國家級單項冠軍企業。
????而金剛石及超硬材料加工領域，如聚晶金剛石（PCD），聚晶金剛石復合片（PDC），立方氮化硼（CBN），人造立方氮化硼（PCBN），氮化硅（Si3N4），莫氏硬度均＞9，對于此特殊領域，主要的加工方式就是：激光、磨削、放電加工（EDM）、電化學磨削（ECM）等，而激光加工在此領域扮演了極為重要的一環。
? ? 極端制造與超精密加工：“激”發金剛石未來應用無限可能
? ? 俗話說，“沒有金剛鉆，不攬瓷器活”，很直觀地反映了自古以來人們對金剛石的印象——高硬度！作為自然界中硬度最高的材料，它不僅僅是精美貴重的寶石，還是一種應用廣泛的工業原材料……
? ?誰來攬金剛鉆？
? ? 金剛石及其制品廣泛用于機械加工的磨料、工具以及耐磨器件等。因此金剛石又被譽為“工業牙齒”，它幾乎可以啃得動任何材料！由于金剛石材料還兼具高熱傳導率、高耐磨性、寬帶透明性等功能性質，也是制作各種耐磨、耐高溫、耐腐蝕、耐輻射元器件的首選材料，被廣泛地應用于航空航天、原子能反應堆、高功率激光器、半導體等領域的惡劣和極端的工作環境。隨著工業領域?qū)δ芙饎偸枨蟮牟粩嘣鲩L，人工合成技術的日趨成熟，金剛石材料的價格逐步降低，這也為其大規模應用創造了可能。

? ? 然而，由于其超高的硬度和穩定的物理化學性能，當需要對這種“工業牙齒”加工處理時，誰來攬金剛鉆呢？
? ? 尤其是針對微小的結構，金剛石由于其較高的硬度和較低的塑性，其加工一直是一個很大的技術挑戰。傳統的機械加工等方式難以達到預期的加工精度和表面粗糙度，比較適合于大面積的表面加工，無法滿足功能性元器件越來越小型化、精密化的發展趨勢和要求。
? ? 激光技術的發展提供了一種先進、低成本的加工手段。然而，目前國內外所報道的激光直接加工金剛石所獲得的表面質量仍然較差，粗糙度Ra大多停留在100 nm左右，離金剛石微結構器件的需求相差甚遠。開發工藝簡單的激光加工技術，實現金剛石材料的高質量、光學量級的精密加工，將在未來金剛石材料的大規模應用中發揮重要的作用。?
硬脆難加工材料的激光加工

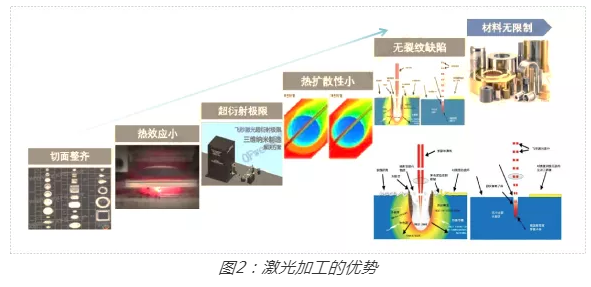

? ? 要實現玻璃、陶瓷、硅、藍寶石和金剛石這類高硬度、脆性材料的高質量激光加工，一個重要的因素是需要有效控制熱效應的影響。由于金剛石硬度最高，金剛石的加工依賴于聚焦離子束和激光束加工，而激光憑借極高的峰值功率、精確的損傷閾值、極小的熱影響區、極高的加工精度，以及適合于各種難加工超硬材料的特點，成為科研人員關注的焦點。
? ? 特別是近年來超快激光（主要是皮秒激光器、飛秒激光器）和光纖激光器的迅速發展，使得激光加工技術在激光器輸出功率、加工精度及工藝參數等方面均得到了完善和提升。受限于成本等因素，目前脈寬在微秒、納秒量級的長脈寬激光器在工業加工中仍占據主流地位，但以熱去除為作用機理的加工方式會產生熱影響區，存在材料頻繁重鑄、表面涂層開裂等問題，無法滿足微納尺度精細加工的應用場景。

? ? 研究表明，加工所用激光的脈沖寬度越窄、峰值功率密度越大，越能夠有效減小加工中熱影響區及重鑄層的形成。不同晶體結構的材料其電子與離子間的能量弛豫時間在微秒至皮秒之間，對于大部分材料，當激光的脈寬大于10-12納秒時，材料的溫度達到一定程度時，開始出現熔化、氣化等物理現象。當激光的脈寬達到皮秒、飛秒量級時，整個激光作用過程時間極短，材料的溫度瞬時達到峰值，沒來得及熔化就直接轉化為等離子狀態，加工過程將幾乎沒有熱量被自由電子傳導至加工區域的周圍，實現材料去除，因此飛秒激光的加工過程中沒有明顯的熔渣和碎屑，加工質量高，實現幾乎無熱影響區的“冷加工”。
? ? 利用超快激光“冷加工”的特性，可應用在各種材料的精細加工中，包括金屬、玻璃、藍寶石、半導體、塑料等，加工方式涵蓋了激光打標、激光打孔、激光切割、選擇性激光去除、激光清洗、激光微結構制備等，特別是近年來高端3C制造業對于加工工藝要求的不斷提升，使激光加工在消費電子觸摸屏模組生產、半導體晶圓劃片切割、柔性太陽能薄膜電池加工、硬脆性材料打孔、切割等領域展現出全新的應用前景。?
01?激光微孔加工

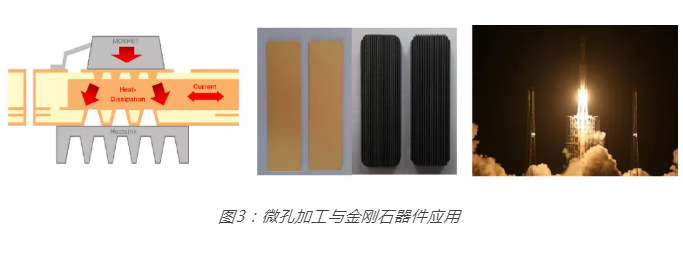

? ? 微孔加工特別是深微孔加工一直是航空航天、新能源、生物醫療等高端制造領域中的關鍵技術。激光打孔技術具有精度高、通用性強、效率高、成木低和綜合技術經濟效益顯著等優點，已成為現代制造領域的關鍵技術之一，為微孔加工提供了先進的加工手段。國內目前比較成熟的激光打孔的應用是在金剛石和天然金剛石拉扮模的生產及鐘表和儀表的寶石軸承、吃機葉片、多層印刷線路板等行業。

02?激光打標
? ?激光打標機的市場是近幾年發展最快最成熟的一項應用技術。激光標記、激光打標是利用高能量密度的激光對工件進行局部照射，使表層材料汽化或發生顏色變化的化學反應，從而留下永久性標記的一種技術。由于有多種特點，所以應用越來越廣泛，特別適用于電子元器件、集成電路模塊、汽車零件、汽車窗玻璃、醫療器械、精密儀器儀表、線路板、橡膠制品、計算機鍵盤、手機面板、精美禮品、玻璃制品等等。
? ? 河南合贏激光科技有限公司，長期專注于激光打標、激光打碼、激光標記等領域，在紅外（1064nm）、綠光（532nm）、紫外（355nm）等納秒激光器和皮秒激光器及飛秒激光器都有成熟的工藝應用及解決方案，聯合河南工業大學、河南理工大學、河南科技大學、鄭州輕工業學院等河南超硬材料行業的實驗室及實訓基地，不斷在超硬材料領域推陳出新，給河南的超硬材料加工領域注入新的激光加工應用最新實踐。
03?激光切割、激光劃線
? ? 激光在切割、劃線中是激光微細加工中最為廣泛的應用之一，隨著激光器功率和光束質量的不斷提高以及直線電機、數控機床、掃描振鏡等配套技術的不斷完善，激光在加工精度和效率方面均得到大幅提升，拓展了工業高精細度切割劃線的應用范圍。激光切割主要利用激光束的高功率能量密度的特性。激光束聚焦很小的光點，擁有巨大的能量，可將材料快速加熱，使其達到沸點后開始汽化，形成空洞，再使光束與材料相對運動，在材料表面形成切縫。激光切割技術可廣泛應用于金屬和非金屬材料的加工中，可大大減少加工時間，降低加工成本，提高工件質量。同時，在玻璃、藍寶石、金剛石等硬脆透明材料應用市場廣闊，由于材料對于不同波長激光的吸收率存在較大差異，將不同波長和脈寬的激光應用在金剛石微細加工中是一直以來的研究重點，同時，由于其高硬脆特性，加工難度大，尤其對金剛石晶體進行高質量、低損耗的加工是一個難題，傳統加工方式主要為機械加工、超聲落料和化學刻蝕等。

? ? 目前，激光切割主要應用在航空航天工業和汽車制造業中，如飛機框架、飛機主旋翼、汽車車架等切割。另外，在消費電子產品領域如手機、微處理器、顯示器、內存芯片等都是極其復雜的組件，由大量的不同材料、尺寸小、厚度極小的多層材料組成。因而需要先進的、高精度的加工能力，以及在經濟上可行的大批量生產的能力，同步發展加工、激光技術以及新的激光光束傳輸技術，來滿足目前以及未來可能出現的挑戰。
飛秒激光誘導金剛石微納結構??
? ? 另外，由于金剛石出色的性能及其色心體系對于量子科學?超靈敏探測領域的深遠意義，近年來，國內外眾多高校與頭部企業競相開展金剛石內部微納加工的理論和實驗研究。
針對微結構的加工，當前多采用光刻技術來實現。但光刻工藝流程較為復雜，成本較高，且無法直接用于材料三維和內部結構的制備。超快激光的獨特特性使材料加工發生了迅速革命性的變化，成為有效途徑。
01?“激”發金剛石無限潛能
? ? 多年來，硅和鍺一直被認為是適合制造探測器和集成光電器件的半導體材料?然而，與金剛石基器件相比，這種四價半導體的抗輻射損傷能力較差，而且在惡劣條件或高強光輻照下，器件的穩定性較差?近年來，金剛石因其優異的光學與力學性能，在集成光子學?傳感和量子光學等領域展現了巨大的應用前景?

?

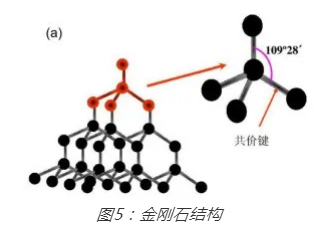

? ? 在金剛石晶體中，碳原子以sp3雜化軌道與另外四個碳原子形成共價鍵，構成四面體，所有價電子都參與了共價鍵的形成?金剛石不僅硬度大?熔點高?高度透明，而且不導電?金剛石廣泛應用于電子器械?機械加工?石油勘探?醫療等領域?
? ? 隨著量子信息科學技術的蓬勃發展，金剛石由于其出色的光電性能?化學穩定性以及可在室溫下通過光學和磁共振方法實現自旋極化和調控的特性，有望應用于固態量子系統中進行如磁場?電場?應力?壓強?溫度以及核自旋等微小物理信號的靈敏探測?在高精度機械傳感方面，由于其高導熱性而具有低熱彈性損耗，使得機械諧振器在高頻率下工作而不受顯著阻尼的影響?
此外，金剛石提供的光學透明度是自然形成的材料中最寬的，從UV區域(—225 nm)延伸到太赫茲(THz)頻率，甚至微波區域(—8000 μm)，在這些波段具有低群速度色散，因此適用于制備集成光子學器件?

?

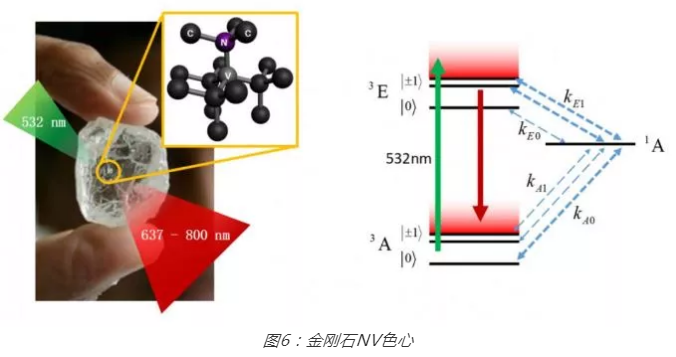

? ? 近年來對金剛石光學活性缺陷中心的研究表明，在金剛石中有 500 種以上色心，它們的發射波長覆蓋紫外到近紅外波段，色心表現出高度穩定的單光子熒光并提供一個可控的相干電子自旋，且具有長期的穩定性和低聲子態密度從而導致低的電子-聲子耦合?而且金剛石的德拜溫度極高，這使得其聲子誘導的相位變化概率很低?因此，金剛石色心已經成為不需要在低溫條件下操作的固態單光子發射器的唯一候選?
02?金剛石微納結構加工
? ? 然而在實際應用中，由于金剛石材料本身的超高硬度?高折射率和低電導率等特點，利用常規方法很難在合適的位置精確形成設計的微納結構?
? ? 要利用金剛石進行光子器件和探測器的制造，例如在金剛石內部直寫石墨導電回路等三維微納結構以及圖案化金剛石色心，發展一種高效可控的在其內部制備微納米結構的方法是必須的?
? ?最近，有研究利用各向異性的等離子體斜角度蝕刻金剛石，這種角度蝕刻方法可在大塊單晶金剛石表面制造獨立的納米尺度組件，包括納米機械諧振器 ?光波導?光子晶體和微盤腔等?但與其他方法一樣，其制備的幾何結構僅限于在金剛石表面?
? ? 另外，傳統的高能射線輻照等色心制備方法很難實現在金剛石內部任意位置精確誘導色心，限制了色心與微納光學結構集成的空間自由度?離子注入法以唯一能實現指定位置亞微米級精度色心分布的方法被廣泛研究，但受電子束能量和金剛石表面損傷閾值的限制，這種方法只適合在金剛石表面和較淺層位置誘導色心，且后續熱處理工序會對金剛石內微納結構的光學性能帶來負面影響。
03?飛秒激光誘導金剛石色心
? ? 相對而言，飛秒激光直寫技術對材料的加工基于多光子吸收等非線性過程，可在表層無損的情況下聚焦到金剛石內部，并突破衍射極限誘導產生高空間分辨的復雜的三維微納結構?通過調整加工參數，采用飛秒激光可以在金剛石實現包含內部和表面色心?折射率變化?微孔洞和微裂紋等多種微結構的精準誘導，并通過各種微結構的組合制備多種功能性光電器件，這些結構在單光子產生?光波導?探測等方面具有重要的應用前景?

?
?

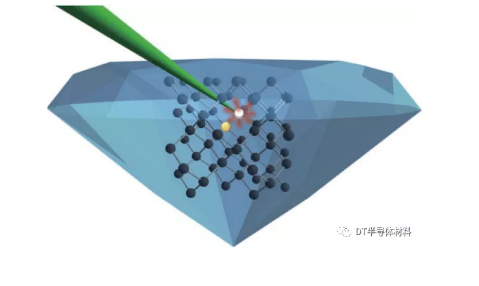

? ? 利用飛秒激光輻照在金剛石表面形成色心的基本原理為：當飛秒激光脈沖聚焦在金剛石表面附近，激光脈沖具有超高的峰值功率，在空氣中傳播時會形成強電場，強電場電離空氣產生大量電子，并加速電子沿著激光傳播方向高速行進，高速電子轟擊金剛石晶格可產生晶格空穴，空穴與氮原子等雜質原子在隨后的熱處理過程中結合產生色心?
? ? 盡管飛秒激光直寫誘導金剛石微納結構的應用前景廣闊，但還亟需解決一些關鍵的科學和技術問題:其一，在飛秒激光直寫金剛石波導的過程中需要研究損耗形成的機理，開拓降低傳輸損耗和耦合損耗以及彎曲損耗的技術;其二，優化色心制備技術，精準無損誘導色心的形成，降低后續熱處理對其色心性能的影響;其三，進一步拓展飛秒激光誘導金剛石結構在量子操控以及精密探測等領域的應用?
? ? 總體來說，激光加工憑借其高效率、低能耗、高柔性等特點，已經在許多應用領域里對 傳統加工方式進行替代，給全球制造業帶來了革命性的轉變。隨著激光在金剛石工業領域滲透進程的不斷推進，成為實現金剛石功能應用的有效工具，“激”發金剛石未來應用無限可能！
?
? ? 而在最近的疫情3年時間內，河南合贏激光科技有限公司，聯合河南的超硬材料行業的幾大高等院校和實力企業，也在激光拋光領域進行了更進一步的深入研究，有興趣的可以研究交流一下。
一種用于超硬材料的激光拋光技術及加工方法
1、本激光拋光技術，涉及一種用于超硬材料的激光拋光技術及加工方法。

2、超硬材料如金剛石、鉆石、碳化硅等的拋光有很大的市場需求，常規的拋光方式一般為研磨式拋光，配合硬度更高的材料微粉單粒研磨拋光生產，需要經過粗研磨、精研磨、粗拋光、精拋光等多種工序，這些工序所涉及的設備較多也較為復雜，拋光耗時非常長。
3、本激光拋光技術，能夠?qū)崿F(xiàn)快速有效的對超硬材料進行拋光處理，具有拋光速度快，設備損耗低的特點。
4、我們解決的技術問題是提供一種用于超硬材料的激光拋光技術及其加工方法。

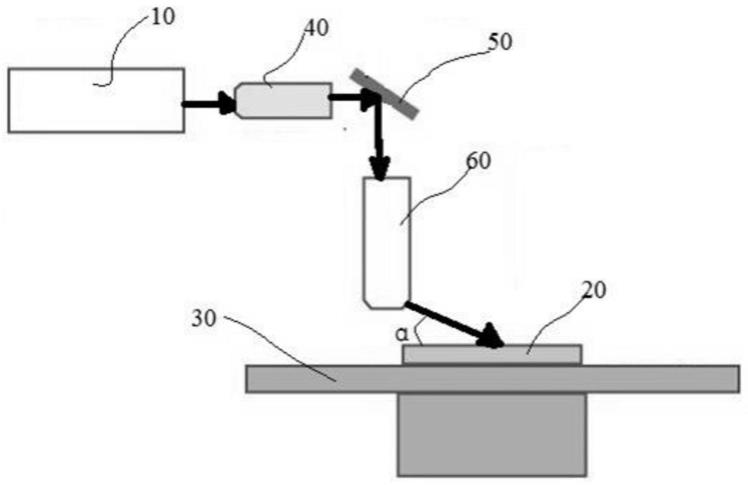

5、為解決上述激光拋光技術問題，我們是通過如下技術方案實現的：提供一種用于超硬材料的激光拋光技術，包括激光器、振鏡、控制卡、以及光束處理組件，所述激光器與所述光束處理組件連接，所述光束處理組件輸出的激光光束與待拋光樣品表面呈一定的傾斜角，所述傾斜角的角度為0°—90°，所述激光器為納秒激光器、皮秒激光器、飛秒激光器
?
?
