通訊變壓器外殼全自動激光打標系統

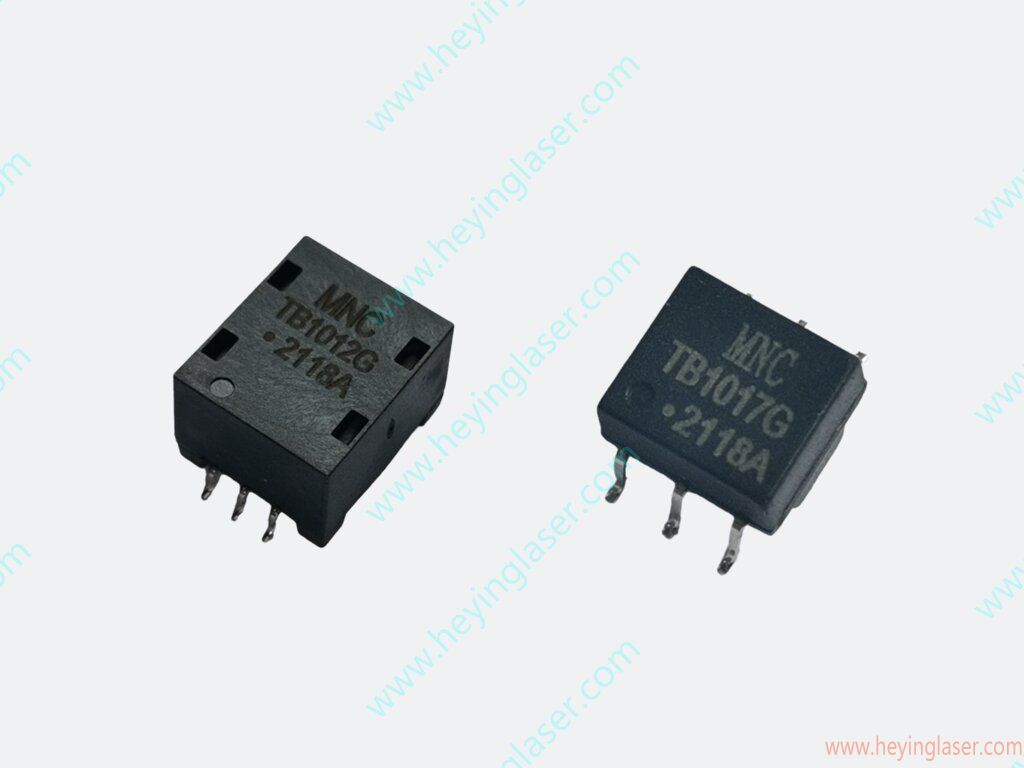

通訊變壓器是在電話終端電路和中繼線產品線路中，用來調節通訊電路的質量和狀態的變壓器。因其外殼需要散熱，產品多為金屬材料，且產品小，功率負荷大的特點，是電子產品類的一個嵌入式元器件。為方便有效跟蹤產品質量追溯及型號管理，在所有的通訊變壓器外殼上均需要激光打標上相應序列號。

此產品的來料方式為散料方式，要求實現散料自動上料，自動激光打碼，自動收料到料盒，自動計數，打碼序列號本地保存和MES系統上傳，人工整筐下料。

為此，我們專門開發了通訊變壓器外殼全自動激光打碼系統：

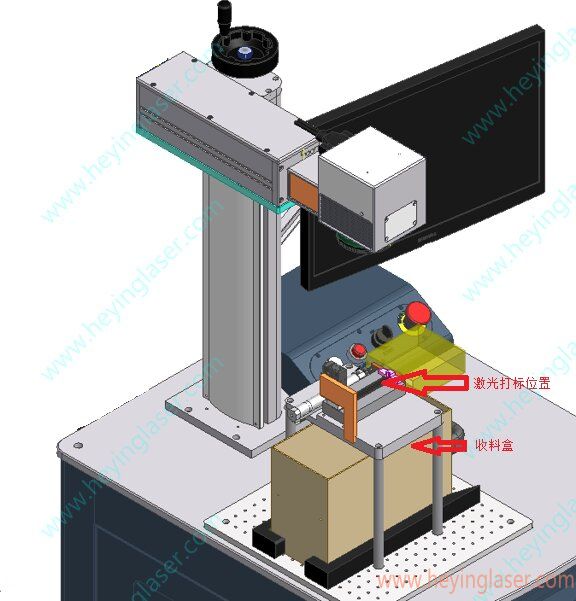

1、? 設備外形：

此設備采用振動盤上料外殼，自動流到激光打碼工位，自動激光打碼，自動激光打碼后掉入收料盒，人工整筐收料下料，自動本地保存激光打碼數據及自動上傳MES系統。

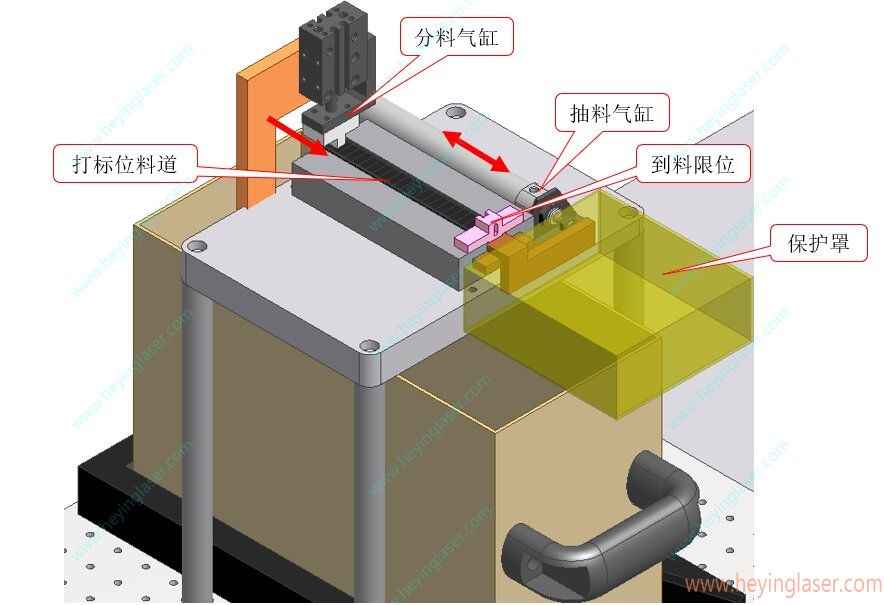

2、? 激光打碼工位：

? 3、? 料盒工位詳解：

? ? ? 4、工作流程：

人工將產品放置到振動盤料倉——激光打碼機準備——振動盤將產品推至激光打碼料道——通過傳感器檢測到激光打碼位滿料——分料氣缸壓下進料口——激光打碼（完成后本地保存數據及上傳MES系統數據）——激光打碼完成后給抽料氣缸激光打碼完成信號——抽料氣缸運動——產品落入收料盒——抽料氣缸回位——分料氣缸抬起——進行下一板產品動作。

5、? 設備配置：

? （1）、20瓦MOPA可調脈寬激光打標機（兼容樹脂材料外殼打標）；

? （2）、振動盤上料系統；

? （3）、激光打碼工裝及收料倉；

6、設備配置參數：

激光器功率：20/30可選（如考慮兼容樹脂外殼，建議MOPA類型可調脈寬激光器）

激光波長：1064nm；

最小線寬：0.03mm；

激光器冷卻方式：風冷；

工作環境溫度：10—35℃；

工作環境濕度：40%—80%，無結露；

打標深度：≤0.3mm；

出光方式：朝下出光；

振鏡速度：≤7000mm/s；

重復精度：±0.005mm；

打標范圍：常規100mm*100mm（更大范圍可選）；

軟件要求：本地保存激光打碼數據及激光打碼后上傳至MES系統數據（需提供通訊協議）；

整機耗電：≤1000瓦；

供電電網：220V/50Hz，波動范圍±5%，需有地線；

電磁信號干擾：安裝設備附近應無強烈電磁信號干擾。安裝地周?chē)苊庥袩o(wú)線電發射站（或中繼站）；

地基振幅：小于50um；振動加速度：小于0.05g。避免有大量沖壓等機床設備在附近；

煙塵：設備空間要求要保證無煙無塵，避免金屬拋光研磨等粉塵嚴重的工作環境；
