全自動激光去漆/激光剝線/激光剝皮/激光拋光設備（解密版）

客戶材料：（1）、漆包線；（2）、塑膠線；（3）、漆包線繞組線圈；

客戶要求：

（1）、漆包線去除油漆，并導通測試；

（2）、塑膠線剝皮；

（3）、漆包線繞組線圈直接拋光，粗糙度Ra＜0.08μm；

使用方案：

（1）、CO2激光環繞去油漆；

（2）、CO2激光環切激光剝皮/激光剝線；

（3）、帶視覺定位CO2激光去漆+激光拋光；

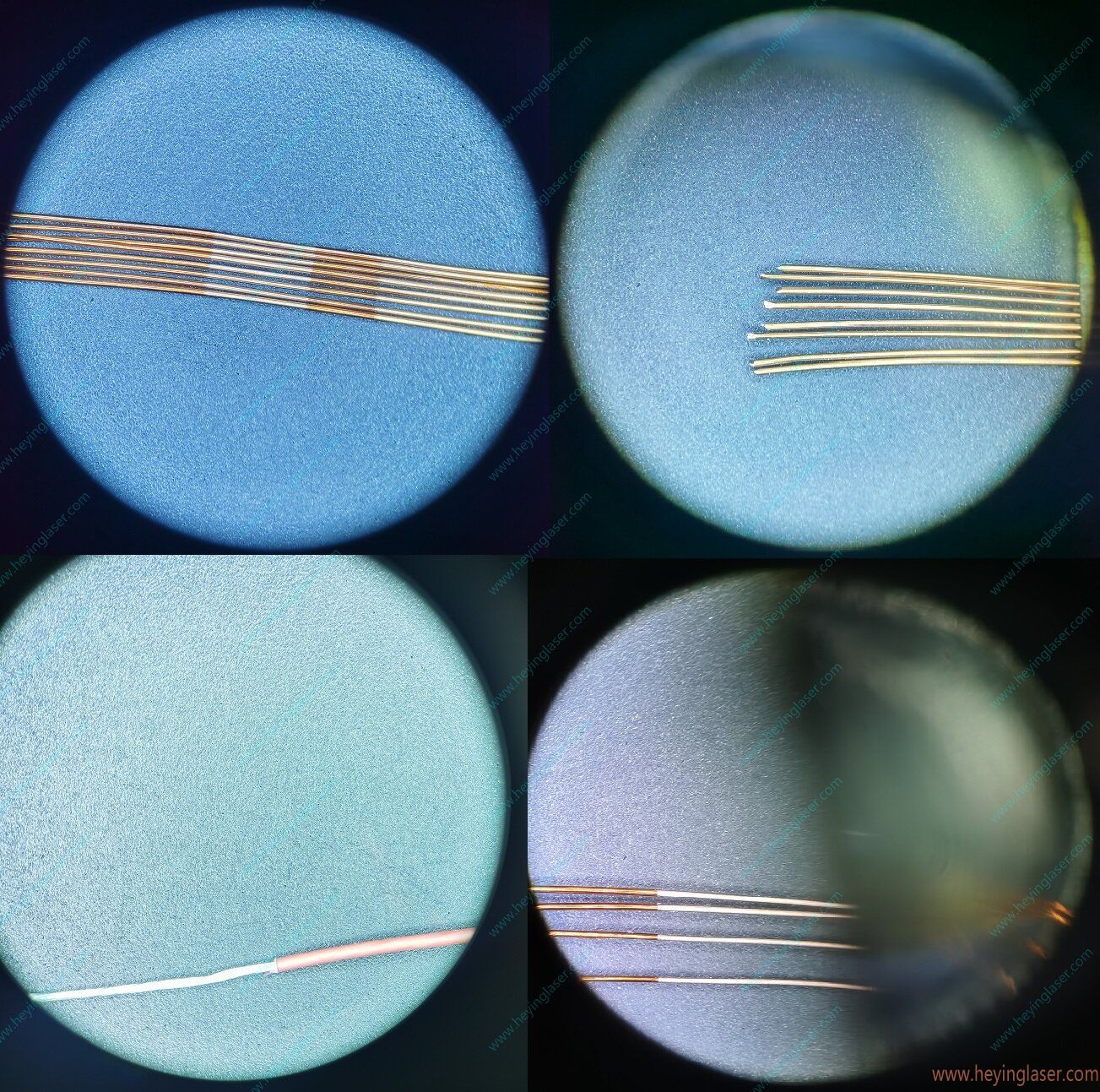

使用效果1：

此類從圖中可清晰的觀察出：

（1）、漆包線經過激光去漆后，漏出金屬材料本色，用萬用表測量，可輕松導通，合格；

（2）、塑膠線經過激光剝線后，采用激光環切的方式，激光環切后，可輕松拉拔，合格；

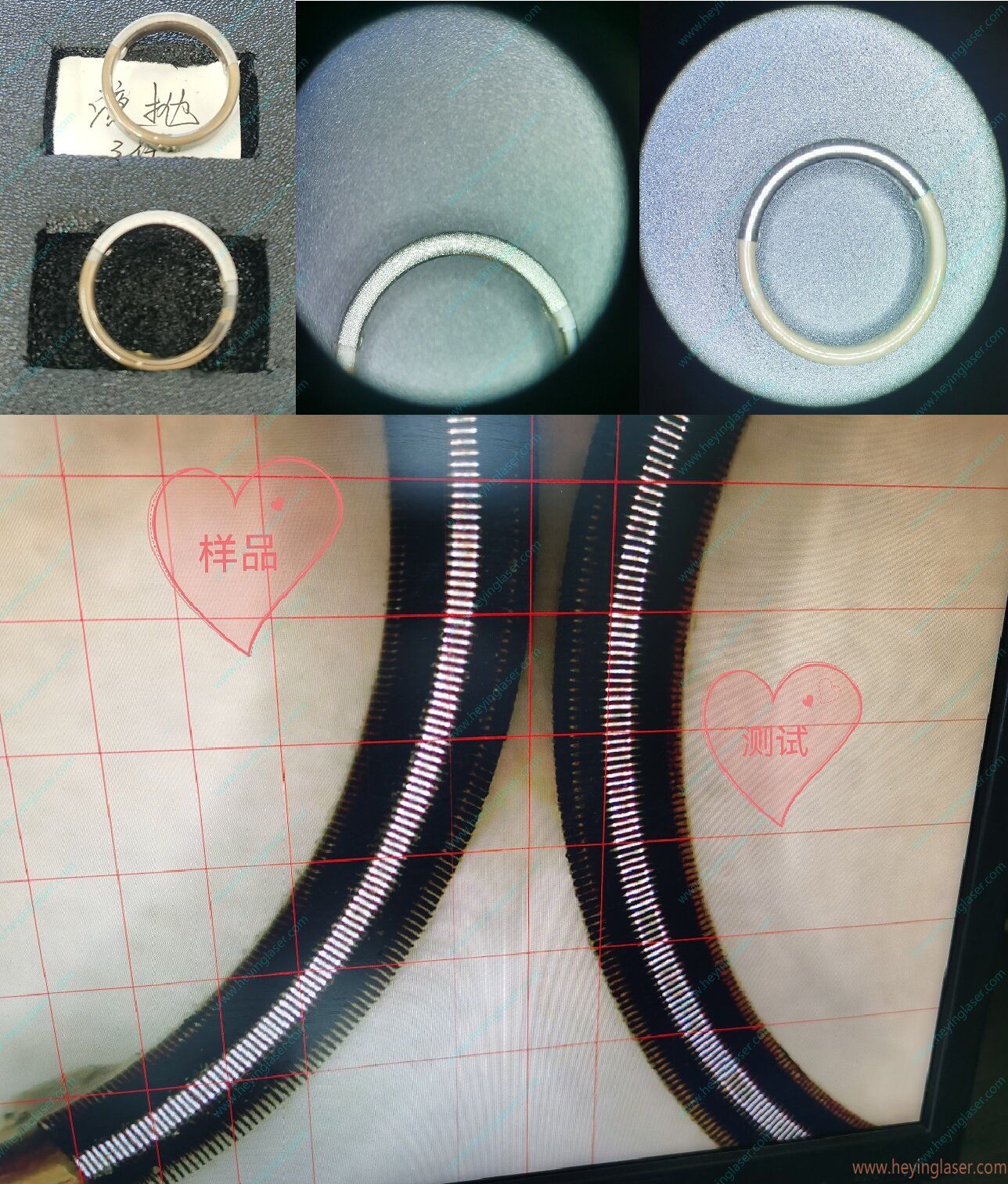

使用效果2：

此類從圖中可清晰的觀察出：

（1）、繞組線圈可指定位置的激光去漆，且可輕松實現導通測試，合格；

（2）、繞組線圈經過激光拋光的二次工序后，可與傳統液拋（液體拋光）效果一致，合格；

粗糙度Ra＜0.08μm；

此工序無任何耗材成本，無環境污染問題點。

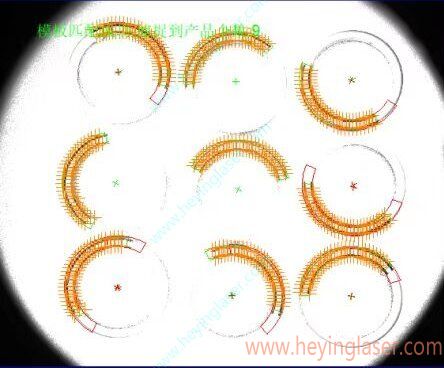

視覺效果：繞組線圈任意擺放，同時捕捉9個產品進行加工，精度可達±0.05mm。

優點：節約人力成本，無技術人員也可輕松應對。

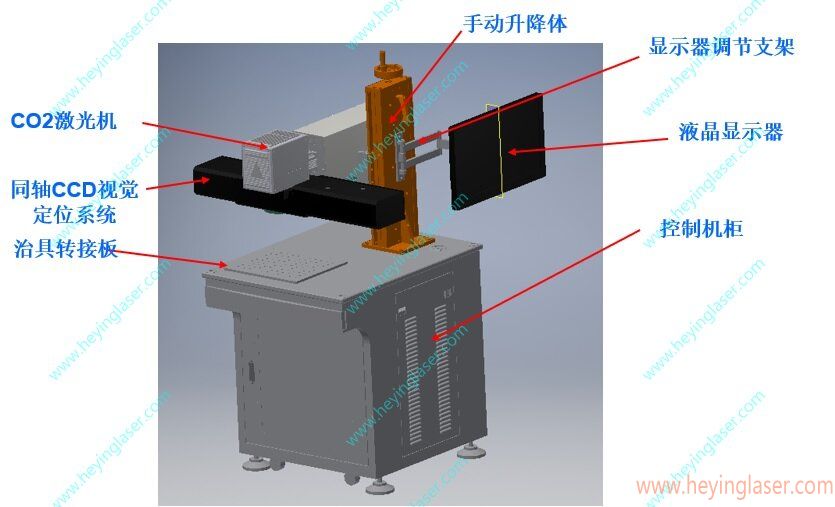

設備介紹：

激光類型：CO2激光

激光波長：10.6μm

激光功率：30-100瓦（視材料）

激光重復頻率：≤25KHz

激光范圍：80mm*80mm

打標速度：≤10000mm/s

最小線寬：≤0.1mm（視材料）

最小字符：≤0.5mm（視材料）

重復精度：±0.01mm

供電電網：220V/50Hz，波動范圍±5%，需有地線；

電磁信號干擾：安裝設備附近應無強烈電磁信號干擾。安裝地周圍避免有無線電發射站（或中繼站）；

地基振幅：小于50um；振動加速度：小于0.05g。避免有大量沖壓等機床設備在附近；

煙塵：設備空間要求要保證無煙無塵，避免金屬拋光研磨等粉塵嚴重的工作環境；
